سینی کابل چهار طرفه-

زانوهای سینی کابل و کانکتورهای چهار طرفه-اتصالات کلیدی در سیستم های سینی کابل هستند که برای تغییر جهت چیدمان و دستیابی به اتصالات انشعاب استفاده می شوند. آنها در ارتباط با بخش های مستقیم سینی کابل کار می کنند تا از کابل کشی صاف، ایمن و منظم در مسیرهای پیچیده اطمینان حاصل کنند. آنها به طور گسترده در سناریوهای کابل کشی متراکم مانند کارخانه های صنعتی، ساختمان های تجاری، مراکز داده، و پروژه های مهندسی قدرت استفاده می شوند. بخش‌های زیر آن‌ها را از جنبه‌های تعریف، عملکرد، طبقه‌بندی، ویژگی‌های سازه‌ای و نکات نصب معرفی می‌کنند:

1. تعریف
زانویی سینی کابل جزء استاندارد شده ای است که برای اتصال دو بخش مستقیم سینی کابل استفاده می شود و امکان تغییر جهت قرار دادن کابل را فراهم می کند. از طریق یک طراحی زاویه از پیش تعیین شده، امکان انتقال صاف کابل در خم را فراهم می کند و از آسیب به لایه عایق ناشی از خم شدن اجباری جلوگیری می کند.

2. توابع اصلی

تبدیل جهت: نیازهای خم‌های افقی (مانند چرخش 90 درجه)، خم‌های عمودی (مانند انتقال بین طبقات) یا خم‌های مورب در مسیر سینی کابل را برآورده می‌کند.

محافظ کابل: تنش خمشی کابل را از طریق یک طرح انتقال گرد (در برخی انواع) کاهش می دهد، از لایه عایق کابل و هادی محافظت می کند.

یکپارچه سازی سیستم: از قرار دادن مداوم سیستم سینی کابل در فضاهای پیچیده (مانند گوشه ها، اطراف تجهیزات) اطمینان می دهد که یکپارچگی ساختاری را حفظ می کند.

3. طبقه بندی های اصلی

با زاویه چرخش:
* زانویی 90 درجه: معمولاً برای چرخش‌های زاویه‌دار (مثلاً گوشه‌های دیوار) استفاده می‌شود.
* زانویی 45 درجه: برای خم های ملایم یا انتقال شیب دار استفاده می شود (مانند راه پله ها، سقف های شیب دار).
* زانوهای مخصوص زاویه: مانند قطعات 30 درجه، 60 درجه و غیره، قطعات سفارشی یا استاندارد انتخاب شده با توجه به طرح سایت.

بر اساس تطبیق نوع سینی کابل:
* Channel Elbow: سازگار با سینی کابل کانال (ساختار کاملاً بسته)، ضد گرد و غبار و تداخل-.
* زانویی سینی/نردبانی: سازگار با سینی‌های کابل سینی-نوع (سینی سوراخ‌دار) یا نردبان-نوع (شبکه/نردبان)، اتلاف حرارت خوب، مناسب برای کابل‌های بدون محافظ.

با جهت لایه گذاری:
* زانوی افقی: برای-تغییر جهت صفحه.
* آرنج عمودی: برای تغییر جهت فضایی عمودی (به عنوان مثال، خم شدن به سمت بالا، خم شدن به پایین).

4. ویژگی های ساختاری

تطبیق اندازه: عرض و ارتفاع با سینی کابل مربوطه مطابقت دارد (مثلاً سینی کابل 100×50 میلی‌متری با زانویی 100×50 میلی‌متر) تا از اتصال بدون درز اطمینان حاصل شود.

درمان مواد و سطح: همان مواد بدنه سینی کابل (صفحه فولادی گالوانیزه، فولاد ضد زنگ، آلیاژ آلومینیوم و غیره)، با گالوانیزه (جلوگیری از زنگ زدگی)، پوشش پودری (زیبایی) یا روکش اصلی فولاد ضد زنگ (مقاومت در برابر خوردگی).

طراحی اتصال: سوراخ‌ها یا گیره‌ها{0}}ساختارهایی را در دو انتها برای اتصال به بخش‌های مستقیم سینی کابل با پیچ‌ها یا اتصالات گیره{1} قرار دهید. برخی از مدل‌ها دارای سوراخ‌های اتصال به زمین هستند (برای اطمینان از تداوم الکتریکی سیستم سینی کابل).

5. نقاط نصب

انتخاب و تطبیق: سینی کابل مناسب را بر اساس مشخصات آن (عرض × ارتفاع)، نوع (تراف/سینی) و زاویه خمش انتخاب کنید تا از اتصالات شل به دلیل عدم تطابق اندازه یا نوع آن جلوگیری کنید.

شعاع خمش: شعاع خمش داخلی خم باید بزرگتر یا مساوی حداقل شعاع خمش مجاز کابل باشد (طبق استاندارد GB 50217، مانند شعاع خمشی بیشتر یا مساوی 12 برابر قطر خارجی کابل برای کابل‌های عایق پلی اتیلن متقاطع).

اتصال ایمن: برای اطمینان از پایداری طولانی مدت-از واشرهای ضد شل شدن برای اتصالات پیچ استفاده کنید. اگر سینی کابل به زمین نیاز دارد، لایه عایق (مانند پوشش پودری) را در محل اتصال بین خم و سینی کابل بردارید تا از هدایت اتصال به زمین اطمینان حاصل کنید.

تأیید جهت: قبل از نصب، جهت خم شدن (چپ، راست، بالا، پایین) را تأیید کنید تا به دلیل نصب معکوس از کار مجدد جلوگیری شود.

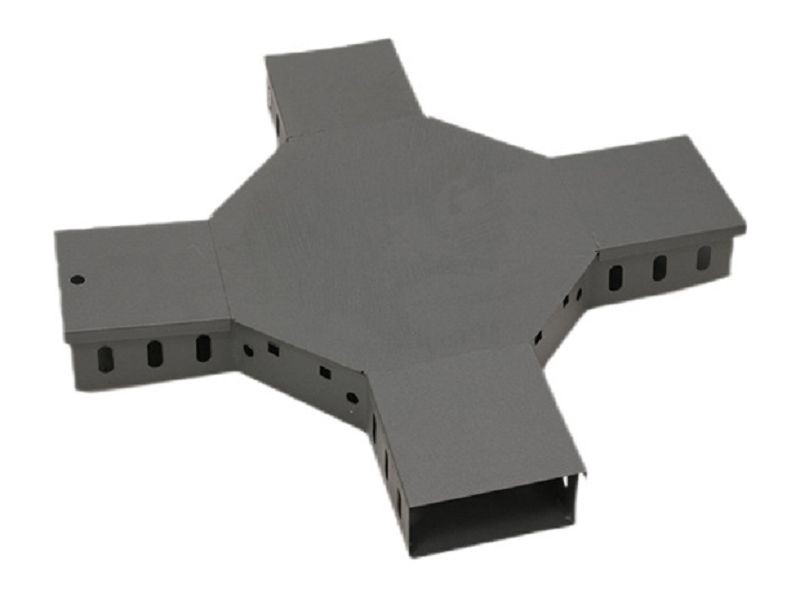

1. تعریف:کانکتور چهار طرفه{0}} سینی کابل، مؤلفه‌ای است که در سیستم سینی کابل برای دستیابی به اتصالات انشعاب چهار طرفه استفاده می‌شود. از طریق طراحی رابط چند جهته، سینی کابل اصلی را با سینی های کابل شاخه های متعدد ادغام می کند، مناسب برای سناریوهایی که کابل ها باید در جهات مختلف گذاشته شوند.

2. توابع اصلی

توزیع شعبه: کابل ها را در سینی کابل اصلی به 2-3 جهت شاخه توزیع می کند (به عنوان مثال، از مسیر اصلی به مناطق تجهیزات، طبقات مختلف، یا مناطق عملکردی مختلف).

بهینه‌سازی مسیر: تلاقی سینی کابل-را کاهش می‌دهد، مسیریابی پیچیده کابل را ساده می‌کند، و مرتب بودن سیستم را بهبود می‌بخشد.

گسترش و سازگاری: از انبساط منعطف انشعابات سیستم سینی کابل با توجه به تقاضای برق پشتیبانی می کند، که با افزوده شدن تجهیزات آینده یا تنظیمات چیدمان سازگار است.

3. طبقه بندی های اصلی

با هواپیمای شعبه:

مسطح چهار-راه (تقاطع چهار-راه): چهار رابط در یک صفحه قرار دارند که به شکل "+" توزیع شده اند (به عنوان مثال، شاخه های افقی جلو، عقب، چپ و راست).

سه-چهاربعدی-راه (ترکیب چهار-راه): واسط‌ها بر روی سطوح مختلف توزیع می‌شوند (مثلاً 2 واسط افقی + 2 واسط عمودی)، مناسب برای شاخه‌های سه بعدی فضایی (مثلاً طبقات بالا و پایین + شاخه‌های افقی چپ و راست).

بر اساس تطبیق نوع سینی کابل: مانند اتصالات زانویی،-نوع، سینی-نوع و نردبان{2}}نوع چهار{3}}، با ساختاری مطابق با سینی کابل مربوطه (کاملاً محصور یا روباز).

4. ویژگی های ساختاری

طراحی رابط چند-: بدنه اصلی دارای ساختار انشعاب-شکل متقابل یا چند جهته-است. هر اندازه رابط با سینی کابل مربوطه مطابقت دارد (شاخه های اصلی و شاخه های فرعی می توانند مشخصات مختلفی داشته باشند، به عنوان مثال، سینی کابل اصلی 200×100 میلی متر، شاخه 100×50 میلی متر).

جنس و استحکام: مواد مشابه سینی کابل است، با دنده‌های تقویت‌کننده در تقاطعات شاخه‌ها برای بهبود ظرفیت باربری کلی-(جلوگیری از تغییر شکل ناشی از وزن کابل).

انتقال صاف: قسمت داخلی رابط شاخه دارای یک انتقال گرد است که مقاومت کابل کشی را کاهش می دهد و از لایه عایق کابل محافظت می کند.

5. نکات کلیدی نصب

برنامه ریزی انشعاب: جهت انشعاب (افقی/عمودی)، مشخصات انشعاب، و مقدار را مطابق نقشه های طراحی تأیید کنید و اتصال دهنده های مسطح یا سه بعدی چهار طرفه-را انتخاب کنید.

موقعیت‌یابی دقیق: قبل از نصب، نقاط تقاطع سینی کابل اصلی و سینی‌های کابل انشعاب را علامت‌گذاری کنید، و مطمئن شوید که مرکز کانکتور چهار طرفه با نقطه موقعیت‌یابی منطبق است تا از جابجایی انشعاب جلوگیری شود.

اتصال ایمن: هر رابط را با پیچ یا گیره به سینی کابل با انحراف زاویه انشعاب کمتر یا مساوی 3 درجه محکم کنید (برای اطمینان از کابل کشی صاف).

مدیریت کابل: هنگام گذاشتن کابل ها، آنها را بر اساس کاربرد شاخه ها گروه بندی کنید (مثلاً کابل های برق، کابل های کنترل و کابل های ارتباطی باید در ترانشه های جداگانه گذاشته شوند) تا از تلاقی و گره خوردن جلوگیری شود.

1. سازگاری با محیط زیست: برای محیط های بیرونی یا مرطوب/خورنده (به عنوان مثال، کارگاه های شیمیایی)، فولاد ضد زنگ یا مواد گالوانیزه گرم{3}}توصیه می شود. برای محیط‌های تمیز (مانند بیمارستان‌ها، مراکز داده)، مواد با پوشش پودری یا آلیاژ آلومینیوم مناسب هستند (سبک و از نظر زیبایی‌شناختی).

2. انطباق با استانداردها: انتخاب و نصب باید با GB 50217 "استاندارد طراحی برای کابل های مهندسی برق" و GB 51348 "استاندارد طراحی برق برای ساختمان های عمرانی" برای اطمینان از ایمنی سیستم مطابقت داشته باشد{3}} الزامات زمین: کل سیستم سینی کابل فلزی باید به زمین باشد. زانوها،{5}چهارراهه و سایر قطعات اتصال باید رسانایی خوبی داشته باشند (به عنوان مثال، قطعات گالوانیزه در تماس مستقیم، قطعات پوشیده شده از پودر با پوشش برداشته شده از سطح تماس). مقاومت زمین کمتر یا مساوی 4Ω (برای سیستم‌های ولتاژ پایین).

خلاصه: زانوهای سینی کابل و اتصالات{0}چهارطرفه "مفاصل" و "هاب" سیستم سینی کابل هستند. اولی تغییرات جهت را حل می کند و دومی اتصالات شاخه را فعال می کند. از طریق تطبیق ابعاد، مواد و نصب استاندارد، کابل گذاری ایمن، صاف و منظم را تضمین می کنند و آنها را به اجزای کلیدی ضروری سیستم های کابلی ساختمان های صنعتی و عمرانی تبدیل می کنند.
