سینی کابل خم کنید

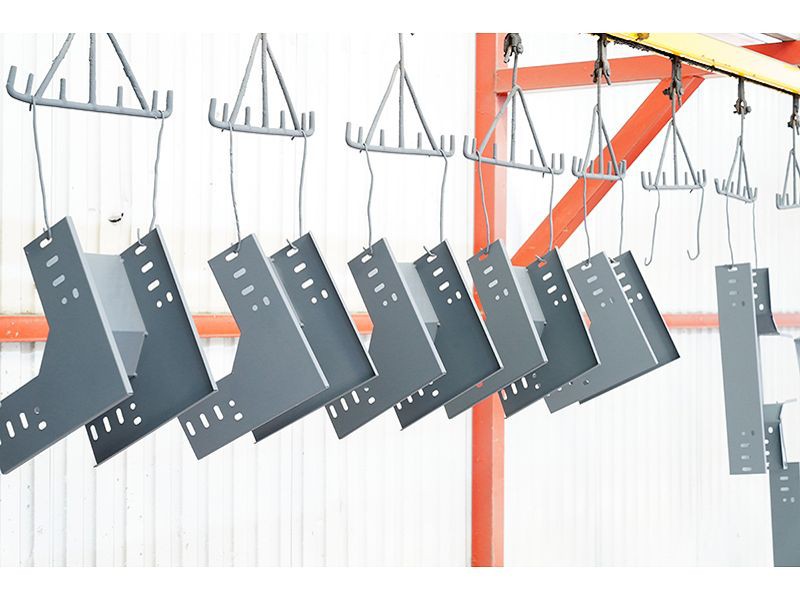

خم‌های سینی کابل سینی‌های کابل اجزای کلیدی چرخش در سیستم‌های سینی کابل هستند که عمدتاً برای چرخاندن صاف خطوط کابل در حین نصب استفاده می‌شوند. آنها با مسیرهای سیم کشی پیچیده (مانند گوشه ها، تغییرات ارتفاع، یا سناریوهای محدود{1}}فضا) سازگار می شوند و همچنین از کابل ها محافظت می کنند، سیم کشی را استاندارد می کنند و پایداری سیستم را بهبود می بخشند. آنها به طور گسترده در پروژه های سیم کشی برق در صنعت، ساخت و ساز، حمل و نقل و سایر زمینه ها استفاده می شوند.

سینی های کابل حامل های تخمگذار ساختاری هستند که از کابل ها (معمولاً از بخش های مستقیم، لوازم جانبی و تکیه گاه ها تشکیل شده اند) پشتیبانی و محافظت می کنند. خمیدگی ها به عنوان اجزای اصلی از خم شدن بیش از حد کابل ها در حین چرخش (کاهش تنش مکانیکی) با از قبل تنظیم زوایای خمشی و انحناها جلوگیری می کند، در حالی که سیم کشی منظم و منظمی را حفظ می کند، و نگهداری و انبساط بعدی را تسهیل می کند.

1. ساختار اساسی

قاب اصلی: ساخته شده از ورقه های فلزی (مانند فولاد گالوانیزه، آلیاژ آلومینیوم، فولاد ضد زنگ) از طریق مهر زنی، جوشکاری یا خمش، دارای ظرفیت باربری معین (مطابق با وزن مشخصات مختلف کابل).

• طراحی خمشی: منحنی داخلی صاف است و از خراشیدن لبه های تیز بر روی لایه عایق کابل جلوگیری می کند. زاویه خمش طبق سناریو سفارشی می شود، با زوایای استاندارد معمول 90 درجه (راست-خمش زاویه) و 45 درجه (میل-خم زاویه). سناریوهای ویژه را می توان با زوایای 30 درجه، 60 درجه یا غیر استاندارد سفارشی کرد.

• رابط اتصال: هر دو طرف از طریق سینی‌های کابل و سایر لوازم جانبی (مانند سه راهی و صلیب) مستقیماً-از طریق پیچ‌ها، گیره‌ها یا جوشکاری متصل می‌شوند. برخی از مدل‌ها دارای سوراخ‌های زمینی از قبل حفر شده برای اطمینان از تداوم الکتریکی (ضد-ضد استاتیک، حفاظت در برابر صاعقه) هستند.

2. طبقه بندی های اصلی: با توجه به جهت چرخش و سناریوی نصب، خم ها را می توان به موارد زیر تقسیم کرد:

• خم های افقی: برای چرخش افقی (مانند گوشه های سیم کشی افقی روی دیوارها و سقف ها) استفاده می شود، زوایای رایج 90 درجه و 45 درجه است.

• خم های عمودی: برای چرخش عمودی (مانند سیم کشی بین طبقات یا بین تجهیزات) استفاده می شود که به "خم های رو به بالا" (چرخش به سمت بالا) و "خم های رو به پایین" (چرخش به سمت پایین) تقسیم می شود.

• خم‌های نامنظم: قابل تطبیق با فضاهای خاص (مانند مناطق باریک، گوشه‌های نامنظم)، قابل تنظیم با زوایای غیر استاندارد، خم‌های چند جهته، یا طرح‌های عرض/ارتفاع متغیر.

بر اساس خورندگی محیط، الزامات باربری-و بودجه هزینه، مواد و عملیات سطح سینی های کابل خم شده به شرح زیر است:

• ورق فولادی گالوانیزه: کارایی بالا-، سطح تحت پوشش با گالوانیزه گرم-یا گالوانیزه سرد، مقاومت متوسط ​​در برابر زنگ زدگی، مناسب برای محیط های داخلی خشک (مانند ساختمان های اداری، ساختمان های تجاری).
• آلیاژ آلومینیوم: سبک، مقاوم در برابر خوردگی (مقاوم در برابر پاشش نمک، رطوبت)، درمان سطح آنودایز، مناسب برای محیط‌های مرطوب (مانند زیرزمین، راهروهای بیرونی) یا کاربردهای سبک وزن (مانند سیم‌کشی سقف).
• فولاد ضد زنگ: ساخته شده از فولاد ضد زنگ 304/316، مقاوم در برابر اسیدهای قوی و قلیاها، مناسب برای محیط های بسیار خورنده مانند کارخانه های شیمیایی، مناطق ساحلی و محیط های با رطوبت بالا (مانند کارخانه های داروسازی، مهندسی دریایی).

سناریوهای کاربردی برای سینی‌های کابل خم-با سناریوهای سیستم‌های سینی کابل سازگار است. آنها در درجه اول با محیط های کابل کشی که نیاز به مسیریابی مجدد دارند، با سناریوهای معمولی از جمله:

بخش صنعتی: کابل کشی برق در کارگاه های کارخانه و خطوط تولید (نبش اتاق های تجهیزات، اتصالات متقابل-).

بخش ساختمان: کابل کشی برق/ جریان ضعیف در ساختمان های اداری، مجتمع های تجاری و منازل مسکونی (تغییر مسیر در سقف ها، دیوارها و شفت ها).

بخش حمل و نقل: تغییر مسیر کابل برق و ارتباط در مترو، فرودگاه، و{0}}ایستگاه‌های قطار سریع السیر (تونل، سکو، و اتصالات اتاق کامپیوتر).

سناریوهای ویژه: مراکز داده (مسیریابی مجدد کابل بین رک‌های سرور با چگالی بالا)، نیروگاه‌های انرژی جدید (تنظیم مسیرهای کابل ذخیره‌سازی فتوولتائیک/انرژی) و غیره.

1. حفاظت ایمنی کابل: طراحی منحنی صاف از آسیب خم شدن کابل جلوگیری می کند و خطر شکستن لایه عایق و اتصال کوتاه را کاهش می دهد. قاب فلزی ضربه های خارجی (مانند برخوردهای مکانیکی و گرد و غبار) را جدا می کند.

2. بهبود راندمان کابل کشی: زوایای استاندارد شده (مانند 90 درجه و 45 درجه) با نیازهای رایج تغییر مسیر منطبق می شود، نیاز به برش و پردازش در سایت در حین نصب را از بین می برد و چرخه ساخت و ساز را کوتاه می کند.

3. سهولت در تعمیر و نگهداری: سیم کشی در نقاط عطف قابل مشاهده است، که بازرسی (مانند بررسی گرمای بیش از حد کابل یا پیری) و تعویض را تسهیل می کند. همچنین از افزودن ها، حذف ها یا تنظیمات مسیر در آینده کابل پشتیبانی می کند.

4. سازگاری قوی با محیط: از طریق انتخاب مواد (مانند فولاد ضد زنگ یا آلیاژ آلومینیوم) و عملیات سطح (گالوانیزه کردن، پوشش پودری)، می تواند با شرایط مختلف از جمله محیط های خشک، مرطوب و خورنده سازگار شود و طول عمر سیستم را افزایش دهد.

تطابق زاویه: برای جلوگیری از خم شدن اجباری که می‌تواند به کابل‌ها آسیب برساند، زاویه را با توجه به شرایط واقعی چرخش انتخاب کنید (مثلاً خمیدگی 90 درجه برای پیچ‌های راست-، 45 درجه برای پیچ‌های شیب ملایم).

ظرفیت بار و مشخصات: ضخامت صفحه مناسب را بر اساس وزن کل کابل (تعداد کابل × وزن هر کابل) انتخاب کنید (به عنوان مثال، بزرگتر یا برابر با 1.5 میلی متر ورق فولادی برای کابل های سنگین-، 1.0 میلی متر برای کابل های سبک-).


برای سناریوهای مرطوب / فضای باز، آلیاژ آلومینیوم یا فولاد ضد زنگ ترجیح داده می شود. محیط های خورنده نیاز به درمان ضد خوردگی اضافی دارند (به عنوان مثال، گالوانیزه گرم-).

سازگاری: اطمینان حاصل کنید که مشخصات خم‌ها و بخش‌های مستقیم سینی کابل و تکیه‌گاه‌ها مطابقت دارند (مثلاً مطابقت عرض و ارتفاع) تا از شکاف‌های بیش از حدی که می‌تواند باعث تاب خوردن شود جلوگیری شود.

سینی های کابل خم-«نقاط عطف» در سیستم های کابل کشی هستند. آنها از طریق طراحی ساختاری علمی و انتخاب مواد، امکان نصب ایمن و استاندارد کابل ها را در مسیرهای پیچیده فراهم می کنند. آنها اجزای کلیدی ضروری در مهندسی برق در صنایعی مانند صنعت، ساخت و ساز و حمل و نقل هستند و عملکرد آنها مستقیماً بر پایداری، طول عمر و هزینه های نگهداری سیستم کابلی تأثیر می گذارد.
